今天為大家介紹的內容是——梯式電纜橋架應該如何計算呢？

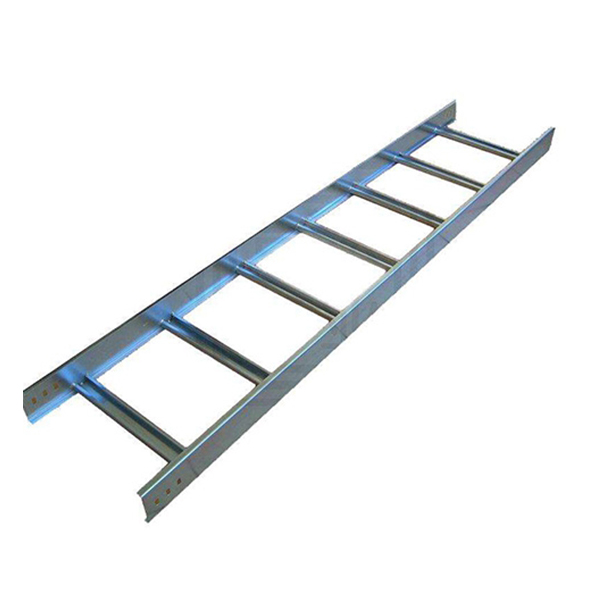

梯式電纜橋架是用薄鋼板沖壓而成。其承載能力具有一定的限度。梯式電纜橋架的載荷能力的大小是一個與橋架規格和支撐距離有關的量。對應于同一支撐距離和彎凸變形量，側面高度大的橋架承載能力大，高度小的橋架承載能力小。另外當載荷能力劃、相同時，對于同一規格的梯式電纜橋架 ，支撐距離小的比支撐距離大的彎曲變形量小。一般情況下梯式電纜橋架 每隔1.5～2.0m安裝一組支撐架。

1、線纜橋架的實際荷載量計算

G總 = n1*q1+ n2*q2 + n3*q3……nn*qn

公式中：G總為總荷載，q1、q2、q3……qn為每根電纜單位重量（kg/m），n1、n2、n3……nn為相同電纜的根數。

2、梯式電纜橋架：寬度的計算

梯式電纜橋架寬度的確定隨著電力電纜和控制電纜工作制的不同而有所區別。由于電力電纜在橋架內一般是單層水平排放，所以其安裝橋架寬度b為：

b = n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+……nn*（dn+kn）

梯式電纜橋架的公式中：d1、d2、d3……dn為橋架內各種電纜的外徑，單位為mm；n1、n2、n3……nn為上述同種型號規格電纜的根數；K1、k2、k3……為上述電纜放置時的間距，其值至小應大于電纜直徑的1/4。

梯式電纜橋架的選用要點：

1、橋架、槽筒和支撐物在腐蝕性環境中使用，應由耐腐蝕的剛性材料制造或防腐處理，防腐處理方式應滿足工程環境和耐久性的要求。

2、橋架在有防火要求的部分內，可以在電纜架、橋架中添加耐火或耐火的板、網等材料，構成封閉或半封閉結構，并可以采取在橋架及其底座表面涂上防火涂層等措施。整體耐火性必須符合國家相關規格或標準的要求。

3、工程防火要求高的場所不得使用鋁合金橋架。

4、電纜架寬度和高度的選擇應滿足充電率要求，電纜架充電率一般為電源線40% ~ 50%，控制電纜為50% ~ 70%，確保10% ~ 25%的工程開發裕度。

5、選擇電纜階梯的載荷等級時，橋架的工作均布載荷不能大于選定橋架載荷等級的額定均布載荷，如果橋架的支架與實際跨度不是2m，則工作均布載荷必須滿足要求。

6、如果各種組件和支撐物滿足該負載，則該規格的大小應與橋架、梯子的直線段、彎通系列一致。

7、在橋架中選擇彎通或設備時，不能低于橋架中電纜的至小允許彎曲半徑。

8、對于大于跨度6m的鋼橋架和大于跨度2m或大于載荷等級D的鋁合金橋架，應根據工程條件計算或試驗驗證強度、剛度和穩定性。

9、如果幾組橋機架在同一高度平行布線，則必須考慮相鄰電纜橋架之間的維護、服務距離。
