電纜不應溢出插槽。電纜應捆綁并固定在它們進入和退出插槽的角落。垂直線槽內敷設的電纜應每隔1.5m固定在電纜支架上..

電纜橋架內垂直敷設時，應在上端每隔1.5m固定在橋架支架上，水平敷設時，應在頭、尾、轉彎、每隔3 ~ 5m固定一次。電纜橋架應高出地面2.2米以上，橋架頂部至天花板或其他障礙物的距離不應小于0.3米，橋架寬度不應小于0.1米，橋架內橫截面填充率不應超過50%。

安裝在吊頂內時，槽蓋開口面的垂直間隙應保持在80 mm，槽段利用率不應超過50%。

敷設在線槽中的電纜可能無法捆綁。插槽中的電纜應該是直的，盡量不要交叉。

兩組電纜橋架平行敷設在同一高度時，其凈距不應小于0.6m

在平行圖上畫出橋梁的路線，并標明橋梁的起點、終點、轉折點、分支點、吊點的坐標或定位尺寸和標高。如果能畫出橋梁鋪設的軸向側圖，材料統計會更準確。

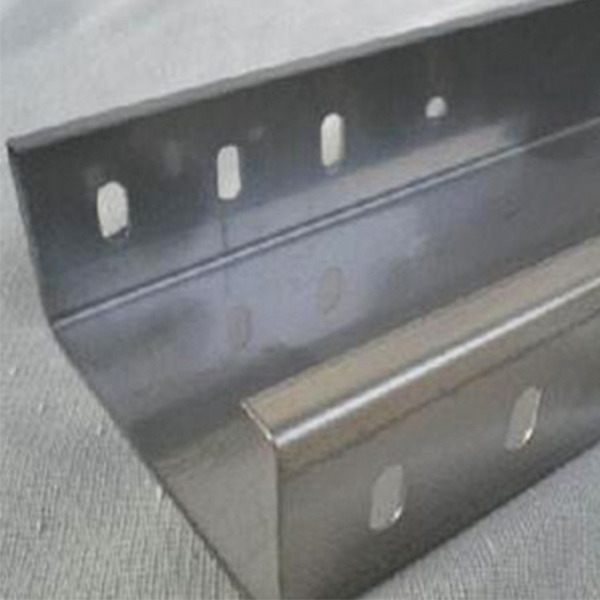

使用電纜橋架前一定要了解到的安裝要求

槽式大跨距電纜橋架從外部進入建筑物時，橋架向外的坡度不得小于1/100。

電纜橋架與電氣設備的凈距不應小于0.5m

直線段：標明全長、橋?qū)訑?shù)、標高、型號和規格。轉向點和分支點：標明所用轉向盤的型號和規格。吊裝剖面:標明標高變化，也可用局部詳圖或剖面圖表示。

橋架支撐點, 如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高,可同意在平面上列表說明,也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

電纜引下點位置及引下方式,一般而言,大批電纜引下可用垂直彎接板和垂直引上架,少量電纜引下可用導板或引管,注明引下方式即可。

在水平、垂直橋架和垂直線槽中敷設線時,應對纜線進行綁扎。4對線電纜以24根為束,25對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米,扣間距應均勻,松緊適度。

橋架水平敷設時,支撐間距一般為1.5-3m,垂直敷設時固定在建筑物構體上的間距宜小于2m。
