電纜橋架的安裝敷設流程，主要有以下四步：

1、測量定位：先用彈線法標識橋架的安裝位置，確定好支架的固定位置。

2、電纜橋架的支架制作安裝：根據實際測量尺寸進行設計、制作支架。

3、電纜橋架的安裝：安裝前先與各部門進行協調，避免出現與各設備發生矛盾的情況。安裝時，電纜橋架之間的縫隙要達到設計要求，確保一個系統的橋架能夠連成一體。安裝后的電纜橋架，應具有整齊美觀、距離一致、連接牢固的特點，達到同一水平面內，水平度偏差不超過5mm/m，直線度偏差不超過5mm/m的要求。

4、接地處理：電纜橋架之間用不小于4mm的軟銅線進行跨接，再將電纜橋架與接地線相連，形成電氣通路，同時，電纜橋架整體與接地干線應有不少于兩處的連接。

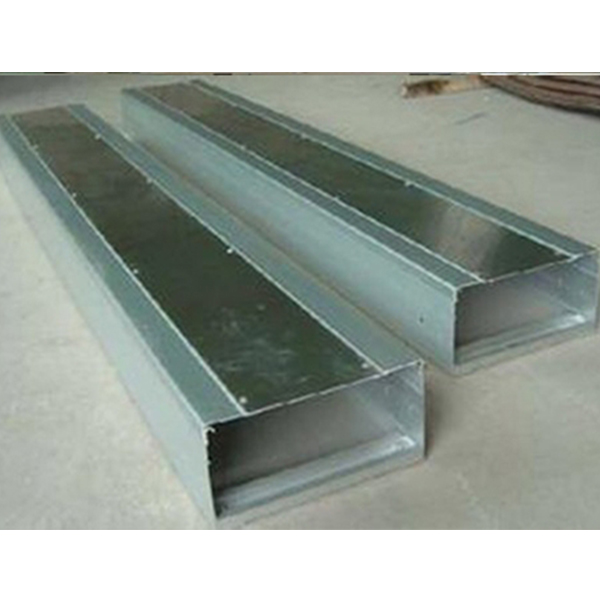

鋁合金電纜橋架怎樣安裝才更好？

(1)鋁合電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100；

(2)電纜橋架與用電設備交越時，其間的凈距不小于0.5m；

(3)兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m；

(4)在平行圖上繪出橋架的路由，要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制橋架敷設軸側圖，則對材料統計將；

(5)橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示；

(6)電纜引下點位置及引下方式,一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管，注明引下方式即可；

(7)鋁合金電纜橋架宜高出地面2.2米以上，橋架頂部距頂棚或其它障礙物不應小于0.3米，橋架寬度不宜小于0.1米，橋架內橫斷面的填充率不應超過50%；

(8)鋁合金電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5米處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每間隔3~5米處進行固定；

(9)在吊頂內設置時，槽蓋開啟面應保持80毫米的垂直凈空，線槽截面利用率不應超過50%；

(10)布放在線槽的纜線可以不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不交叉，纜線不應溢出線槽，在纜線進出線槽部位，轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上。
