根據施工圖確定自始至終的位置，沿圖標定方向，找出橫、豎、彎環節，用墨線袋或沿橋畫線，在墻壁、天花板、地板、梁、板、柱上彈線或畫線，畫出跨度均勻的支架、吊架、托架的位置。

預埋鐵件或膨脹螺栓

預埋鐵件自制加工不小于120mm×80mm×6mm，錨固圓鋼直徑不小于10mm。

與土建結構施工密切配合，將預埋鐵件平面貼在模板上，用綁扎或焊接的方法將錨固圓鋼固定在結構中的鋼筋上；混凝土模板拆除后，露出預埋鐵件平面，將支架、吊架或托架焊接在上面固定。

根據支架承受的荷重，選擇相應的膨脹螺栓及鉆頭；埋好螺栓后，可用螺母配上相應的墊圈將支架或吊架直接固定在金屬膨脹螺栓上。

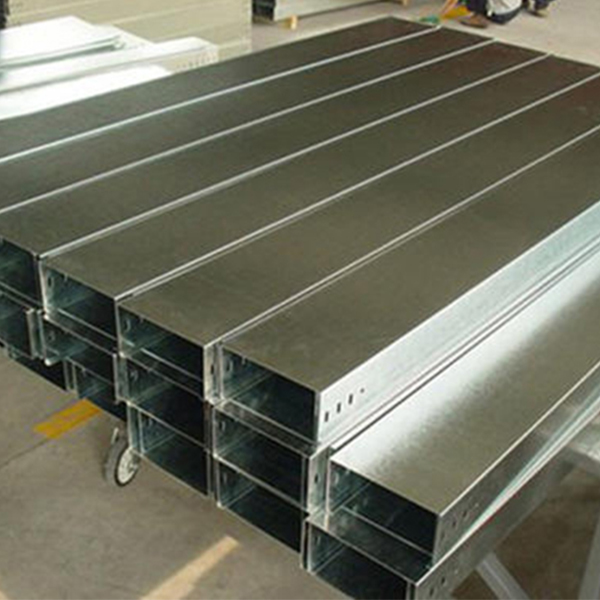

電纜橋架的安裝

直線段鋼制電纜橋架長度超過30m，鋁合金或玻璃鋼制電纜橋架長度超過15m應設有伸縮節，跨越伸縮縫處設置補償裝置，可用帶伸縮節的橋架。

橋架與支架間螺栓、橋架連接板螺栓緊固無遺漏，螺母位于橋架外側，當鋁合金橋架與鋼支架固定時，有相互間絕緣防電化措施腐蝕措施，一般可墊石棉墊。

敷設在豎井內和穿越不同防火區的橋架，應按設計要求位置，有防火隔離措施，電纜橋架在電氣豎井內敷設可采用角鋼固定。

電纜橋架在穿過防火墻及防火樓板時，應采取防火隔離措施，防止火災沿線路延燃；防火隔離墻、板，應配合土建施工預留洞口，在洞口處預埋好護邊角鋼，施工時根據電纜敷設的層數和根數用L50×50×5角鋼作固定框，同時將固定柜焊在護邊角鋼上；也可以先作好框在土建施工中砌體或澆灌混凝土?xí)r安裝在墻、板中。
